冷卻塔降噪緣由

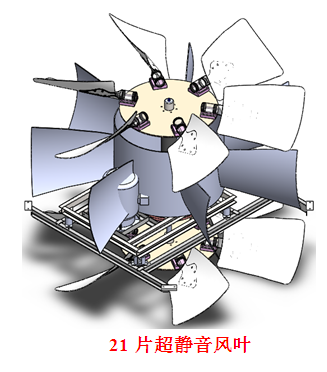

冷卻塔是一種將冷卻器和涼水塔一體化結構的高效冷卻設備，冷卻水走管內，避免了與空氣的直接接觸，可保證冷卻水的清潔性，主要利用水的蒸發潛熱帶走熱量。采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)；但是冷卻塔在使用中經常會被其所產生的噪聲所干擾，在前面我們也給大家講述了冷卻塔的噪聲原因分析及產生噪聲的部位，詳細的可以看：冷卻塔產生噪聲的部分；冷卻塔產生噪音的原因。前面都講述了冷卻塔噪聲的原因，及來源分析，但是卻沒有講述噪聲的治理方法。那么今天我們帶領大家一起來研究分析下冷卻塔的噪聲治理方法。商場，酒店平臺一般配有多組中央空調機組以及冷卻塔，當機組群工作時，產生的進排氣噪聲、空氣動力性噪聲、電磁噪聲等其他噪聲進行疊加形成混響向四周輻射，其噪聲通過空氣傳播的方式嚴重污染了相鄰居民住宅樓的聲環境質量。主動性降噪的主要辦法是治理根本問題，把冷卻塔動力部件做升級改造，以及通過技術性將噪音源消除。

冷卻塔降噪治理

冷卻塔周圍的居民和政府的環保部門依據國家環境噪聲標準GB3096—2008要求冷卻塔用戶對冷卻塔產生的噪聲污染治理.
冷卻塔噪聲聲源冷卻塔噪聲源主要由以下４個部分組成：
１）風機進排氣噪聲；
２）淋水噪聲；
３）風機減速器和電動機噪聲；
４）冷卻塔水泵、配管和閥門噪聲。
聲源屬性：噪聲源為落水區下的巨大圓形水面，為塔內冷卻落水對池水的大面積連續的液體間撞擊產生的穩態水噪聲；是機械噪聲、空氣動力噪聲、電磁噪聲之外的一種特殊噪聲。
聲源特征
聲源聲級：80dB（A）左右。
頻譜：音頻分布呈高頻（1000－16000 Hz）及中頻（500－1000Hz）成分為主的峰形曲線；峰值位于4000Hz左右。
聲速：c＝340m/s。
長：λ＝c／f；1.36m（250 Hz）～0.02 m（1000 Hz），以0.085m（4000 Hz）為主。兩個最主要噪聲源風機噪音：聲波長，穿透能力強，聲音衰減不明顯，治理困難。   空氣在冷卻塔頂導流管內產生湍流和摩擦激發的壓力擾動，產生噪聲，同時槳葉與空氣作用產生振動向外輻射噪聲，風機的空氣動力噪聲是主要聲源。
兩個最主要噪聲源落水噪音：主要為高頻，治理較為容易。
冷卻塔的循環水經填料層自由下落到落水槽，所產生沖擊噪聲。的強度與落水速度的平方成正比。測量的結果表明落水的A聲級噪聲達到70dB，這屬于冷卻塔需治理的噪聲源之一。   聲波的距離衰減規律落水噪聲隨距離的衰減特性符合半球面波在傳播過程中隨著能量分布的擴大而衰減的規律，其"點聲源" 的距離衰減規律為距離每增加一倍聲能衰減 6dB。用公式表達即為： L1－L2= 20 lg（r2／r1）

冷卻塔降噪原理

聲波在傳播過程中遇到障礙時，就會發生反射、透射和繞射三種現象。聲屏障就是在聲源與受聲點之間插入一個設施，用以隔斷并吸收聲源到達受聲點的直達聲波，使部分聲波受阻反射，部分聲波則經吸收衰減后通過屏體透射（極小）和屏頂繞射等附加衰減形式到達受聲點，達到減輕受聲點的噪聲影響、取得降噪效果的目的。   

風機低頻噪音治理：
消聲器選擇非常重要，一般消聲器對中低頻噪音效果不明顯，抗性消聲器治理效果好，但頻率選擇性十分強，所以一般選擇阻抗復合式消聲器。   阻抗復合消聲器是指將聲吸收和聲反射恰當?shù)亟M合起來的消聲器。它同時既有阻性消聲器消除中、高頻噪聲和抗性消聲器消除低、中頻噪聲的特性，具有寬頻帶的消聲效果。   

落水高頻噪聲治理：
治理相對容易，但要注意隔音治理同時避免影響散熱性能的發揮，雖然消聲器和消聲百葉可以大幅降噪，但要合理設計，及設計時要綜合考慮散熱性能和動力性能。結構不合理就達不到降噪目的，流阻太大會影響冷卻塔工作，降低制冷能力：動力性能設計不好也會增加阻力，甚至?xí)a(chǎn)生混響噪聲，所以治理過程中要綜合考慮。

冷卻塔降噪治理效果

1、冷卻塔隔音降噪工程實施后，進、排風面積完全滿足冷卻塔正常運行的進、排風要求，通風率≥82%，不影響冷卻塔的正常運行。
2、周邊居民窗口處噪聲指標滿足2類區環境噪聲標準。

冷卻塔的結構組成及功能

結構	功能
支架和塔體	外部支撐
填料	為水和空氣提供盡可能大的換熱面積
冷卻水槽	位于冷卻塔底部，接收冷卻水
收水器	回收空氣流帶走的水滴
進風口	冷卻塔空氣入口
百葉窗	平均進氣氣流，保留塔內水分
淋水裝置	將冷卻水噴出
風機	向冷卻塔內送風
軸流風扇	用于誘導通風冷卻塔
軸流/離心風扇	用于強制通風冷卻塔

冷卻塔降噪方案

冷卻塔的噪聲源主要是風機產生的噪聲和落水的噪聲，表現出明顯的寬頻帶噪聲特性，因此單一的隔聲或吸聲無法得到良好的降噪效果，只有在分析了噪聲源和頻帶特性之后才能制訂相應的降噪措施消聲器，設計應綜合考慮消聲量阻力盡量不影響冷卻塔的通風散熱功能，并能夠防塵防水。
